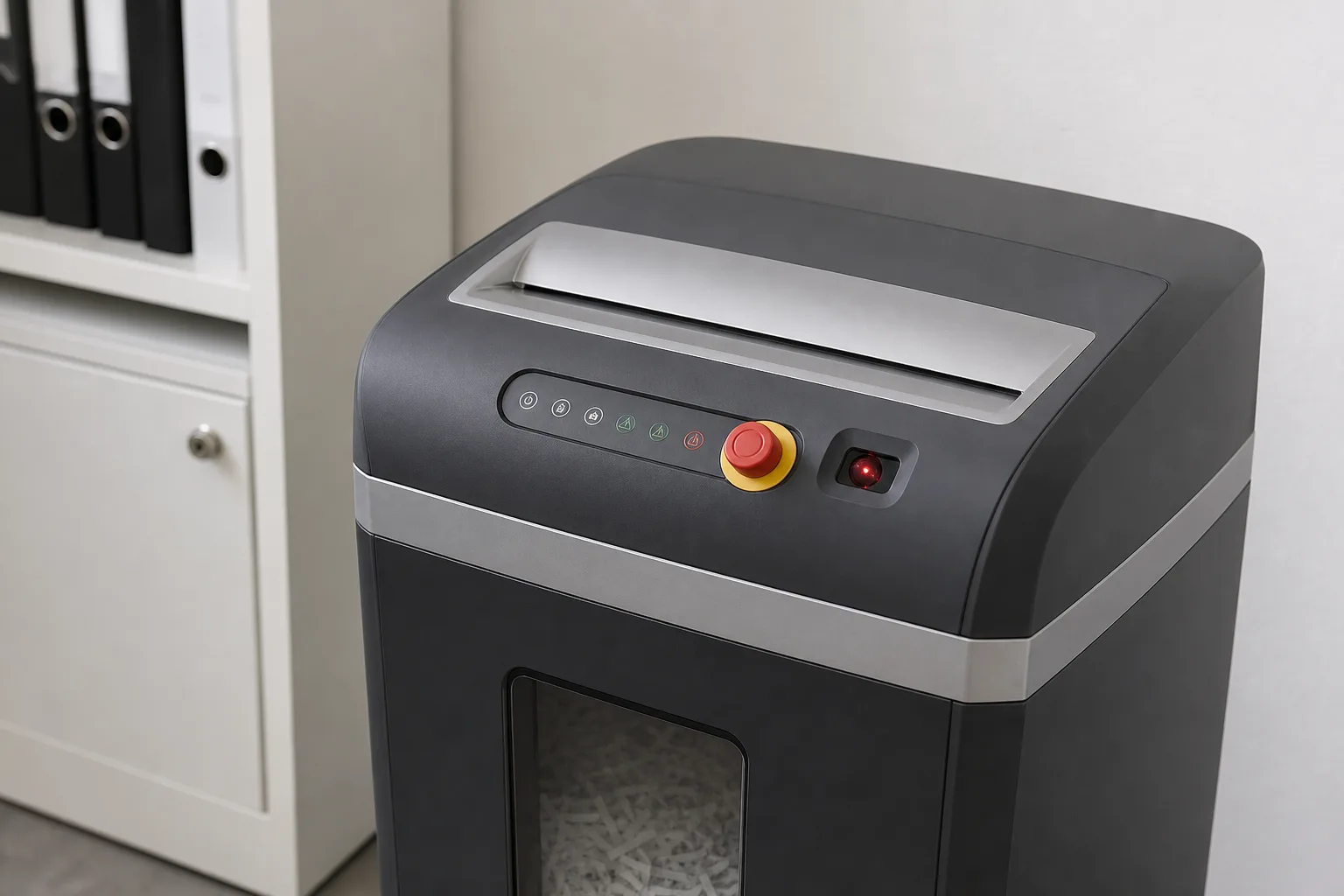

In diesem Artikel zeige ich dir praktisch und verständlich, wie moderne Sicherheitslösungen helfen. Du lernst, wie eine Not-Aus-Funktion richtig funktioniert. Du erfährst, welche sensorischen Kinderschutzmaßnahmen es gibt. Dazu gehören Lichtschranken, elektronische Stoppsensoren und mechanische Sperren. Ich erkläre, welche Systeme sich nachrüsten lassen. So erkennst du, ob ein vorhandenes Gerät sicherer gemacht werden kann. Außerdem bekommst du Hinweise zur Prüfung und Wartung. Am Ende kannst du Gefahrenstellen einschätzen. Du weißt, welche Maßnahmen sofort helfen und welche langfristig sinnvoll sind. Das hilft dir, Unfälle zu vermeiden und rechtliche Risiken zu reduzieren. Wenn du Verantwortung trägst, ist das Wissen hier praktisch und direkt anwendbar.
Sensorarten vergleichen und nachrüsten
Im folgenden Abschnitt siehst du eine praxisnahe Analyse der gängigen Sicherheitssensoren für Aktenvernichter. Die Aufstellung hilft dir bei der Entscheidung für Not-Aus-Integration und Kinderschutz. Jeder Sensortyp wird kurz erklärt und auf Vor- und Nachteile hin bewertet. Außerdem findest du Hinweise zur typischen Anwendung und zur Nachrüstbarkeit.
Übersichtstabelle
| Sensorart | Funktionsweise | Vor- und Nachteile für Not-Aus & Kinderschutz | Typische Einsatzszenarien | Nachrüstbarkeit |
|---|---|---|---|---|
| Lichtschranke / IR | Ein Sender und Empfänger erzeugen einen Lichtstrahl. Unterbrechet jemand den Strahl, wird die Maschine gestoppt. | Vorteile: Reagiert berührungslos. Guter Schutz vor eindringenden Händen. Nachteile: Anfällig für Verschmutzung oder Ausrichtungsschwankungen. Kann Fehlalarme durch Papierstaub erzeugen. | Eignet sich für Einzugöffnungen und Bereiche, wo Hände schnell eindringen könnten. Gut in offenen Büroumgebungen. | Oft nachrüstbar. Benötigt Platz für Sender und Empfänger. Elektrische Anbindung an Steuerung oder Sicherheitsrelais nötig. |
| Näherungssensor (kapazitiv/induktiv) | Erfasst Objekte durch Feldveränderung oder Metallkontakt ohne direkten Kontakt. | Vorteile: Robust gegen Verschmutzung. Keine bewegten Teile. Nachteile: Reichweite begrenzt. Kapazitive Typen reagieren auf feuchte oder leitfähige Materialien, was zu Fehlalarmen führen kann. | Gut für seitliche Bereiche oder als Zusatzschutz an Abdeckungen. Eignet sich für Integration in Gehäuseflächen. | Nachrüstbar, wenn Gehäuseflächen zugänglich sind. Benötigt Anpassung an Maschinensteuerung. |
| Berührungskante (sicherheitsrelevante Kante) | Mechanische oder ikonische Kante mit integriertem Sensor. Stoppt Maschine bei Druckkontakt. | Vorteile: Direkte Kontrolle. Klare Abschaltreaktion bei Berührung. Nachteile: Erfordert physischen Kontakt. Kann bei Verschleiß Wartung brauchen. | Ideal an Verriegelungen, Abdeckungen oder Klappen. Nützlich, wenn Kinder an Abdeckungen ziehen könnten. | Relativ leicht nachrüstbar. Mechanische Montage und sichere elektrische Anbindung sind nötig. |
| Sicherheitsrelais / Sicherheitssteuerung | Elektronische Einheit, die Signale von Sensoren bewertet und Ausgänge sicher unterbricht. | Vorteile: Erlaubt redundante Sicherheitslogik. Erfüllt Normanforderungen wie EN ISO 1384Nachteile: Höherer Aufwand und Kosten. Benötigt fachgerechte Integration. | Zentral, wenn mehrere Sensoren und Not-Aus-Schalter koordiniert werden müssen. Relevant in größeren Büros oder öffentlichen Bereichen. | Nachrüstbar, wenn elektrische Änderungen möglich sind. Fachkraft für Installation empfohlen. |
| Not-Aus-Schalter (manuell) | Mechanischer Schalter, der die Stromzufuhr oder Steuerung sofort unterbricht. | Vorteile: Unmittelbare Wirkung. Einfache Bedienung. Nachteile: Nur reaktiv, wenn jemand den Schalter erreicht. Kinder können Schalter beeinflussen, wenn ungeschützt. | Wichtig an leicht zugänglichen Stellen. Ergänzt automatische Sensoren. Standard in Arbeitsumgebungen. | Sehr gut nachrüstbar. Muss sicher montiert und gekennzeichnet werden. Prüfung der elektrischen Kompatibilität nötig. |
Fazit: Eine Kombination aus automatischen Sensoren und einem zentralen Sicherheitsrelais plus gut erreichbarem Not-Aus bietet den besten Schutz. So lässt sich Kinderschutz und Betriebssicherheit kostenbewusst umsetzen.
So triffst du die richtige Entscheidung
Diese Entscheidungshilfe hilft dir, die passende Maßnahme zu wählen. Konzentriere dich auf Betriebssicherheit, rechtliche Anforderungen und Kosten. Die drei Leitfragen klären, ob Nachrüsten sinnvoll ist oder ein Neukauf geboten ist.
Nachrüsten vs. Neukauf?
Prüfe Alter und Zustand des Aktenvernichters. Ist das Gerät jünger und Ersatzteile verfügbar, ist Nachrüsten oft günstiger. Fehlen Ersatzteile oder ist die Steuerung veraltet, lohnt ein Neukauf. Bedenke Ausfallzeiten. Ein neues Gerät kann moderne Sicherheitsfunktionen bereits integriert haben. Das spart Integrationsaufwand.
Pflichtanforderungen vs. freiwillige Maßnahmen?
Ermittle die geltenden Normen wie EN ISO 13849, die BetrSichV und Hinweise der DGUV. Wenn dein Unternehmen Pflichten erfüllt, brauchst du zertifizierte Lösungen wie ein Sicherheitsrelais. Freiwillige Maßnahmen wie zusätzliche Lichtschranken erhöhen den Schutz. Bei öffentlichen Bereichen oder Kindern ist ein höherer Schutzstandard ratsam.
Budget und technische Komplexität?
Bewerte Anschaffungs- und Installationskosten sowie Schulungsaufwand. Einfache Nachrüstlösungen wie Not-Aus-Schalter und Berührungskanten sind meist günstig und schnell montiert. Komplexe Integrationen mit mehreren Sensoren erfordern Elektriker und mehr Budget. Kalkuliere auch regelmäßige Prüfungen und Wartung ein.
Praxisempfehlung: Wenn Unsicherheit bei Normkonformität oder Haftung besteht, entscheide dich für eine sichere Lösung. Bei moderner Technik lohnt eine Nachrüstung mit Sicherheitsrelais und geprüften Sensoren. Bei alten oder schwer zu adaptierenden Geräten ist ein Neukauf die verlässlichere Option. Lass Installation und Abnahme von einer Fachkraft durchführen. Dokumentiere Prüfungen regelmäßig. So reduzierst du Haftungsrisiken und sorgst für dauerhafte Sicherheit.
Praktische Schritt-für-Schritt-Anleitung zur Nachrüstung
Die Anleitung führt dich sicher durch Planung, Installation und Prüfung. Sie ist für technisch versierte Laien und Firmenmitarbeiter gedacht. Arbeite Schritt für Schritt. Wenn du unsicher bist, hole eine Fachkraft hinzu.
-
Vorbereitung und Risikoanalyse
Beurteile zuerst Gerätetyp, Alter und Zugänglichkeit des Aktenvernichters. Dokumentiere mögliche Gefahrenstellen. Kläre rechtliche Anforderungen und interne Vorgaben. Lege Schutzbereich und gewünschte Sensorfunktionen fest. Notiere, ob ein Not-Aus oder mehrere Sensoren benötigt werden.
-
Werkzeuge und Materialien bereitlegen
Besorge Schraubendreher, Zange, Abisolierwerkzeug, Multimeter, Kabel, Steckverbinder, Kabelbinder, Schrumpfschlauch und Gehäusedichtungen. Beschaffe die Sensoren, ein geeignetes Sicherheitsrelais und einen geprüften Not-Aus-Schalter. Prüfe Datenblätter auf Spannungs- und Schutzarten. Bereite Prüfprotokollvorlagen vor.
-
Strom abschalten und Sicherung
Trenne das Gerät komplett vom Netz. Sicherung ausschalten. Hänge einen Warnhinweis an. Verifiziere mit dem Multimeter, dass keine Spannung anliegt. Nur so weiterarbeiten.
-
Mechanische Montage der Sensoren
Montiere Lichtschranken, Näherungssensoren oder Berührungskanten an festgelegten Stellen. Achte auf richtige Ausrichtung und Abstand. Verwende passende Halterungen. Führe Kabel geschützt durch Kabelkanäle. Vermeide bewegliche Teile in der Nähe der Sensoren.
-
Elektrische Anbindung an Steuerung
Lege Leitungen zum Sicherheitsrelais und zum Not-Aus-Schalter. Beachte Polarität und Schutzart. Nutze geprüfte Steckverbinder. Trenne Steuer- von Leistungsleitungen, wenn möglich. Dokumentiere alle Verbindungen.
-
Integration in Sicherheitsrelais und Not-Aus-Schaltung
Verbinde Sensoren mit den Eingängen des Sicherheitsrelais. Konfiguriere das Relais für die erforderliche Sicherheitskategorie. Schalte den Not-Aus so ein, dass er alle Gefahrenstromkreise sicher unterbricht. Prüfe Verdrahtung gemäß Schaltplan.
-
Erste Einschaltprüfung und Fehlersuche
Schalte die Stromversorgung wieder ein. Überwache das Verhalten der Sensoren. Messte Ströme und Spannungen. Behebe sofort gemessene Auffälligkeiten. Schalte bei Unsicherheit wieder ab und konsultiere eine Elektrofachkraft.
-
Funktionale Tests
Teste jede Sensorfunktion einzeln. Simuliere Handnähe, Einzugsversuche und Unterbrechung der Lichtschranke. Betätige den Not-Aus. Überprüfe, ob die Maschine sofort stoppt. Führe mehrere Durchgänge durch. Dokumentiere Ergebnisse im Prüfprotokoll.
-
Endprüfung nach Integration
Prüfe alle Schutzfunktionen zusammen. Überwache Wiederanlaufverhalten und Verriegelungen. Stelle sicher, dass manuelles Reset nur erlaubt ist, wenn keine Gefahr besteht. Prüfe Schutzklassen und Schutzabdeckungen.
-
Dokumentation und Prüfprotokoll
Erstelle eine Abschlussdokumentation mit Schaltplänen, Sensorpositionen, Prüfprotokollen und Verantwortlichen. Notiere Wartungsintervalle. Bewahre Unterlagen am Gerät und digital auf. Das erleichtert spätere Prüfungen.
-
Einweisung und Wartungsplan
Schule alle Nutzer und Wartungspersonal. Erkläre Verhalten bei Alarm und Not-Aus. Lege einen Wartungsplan mit Sichtprüfungen, Funktionsprüfungen und Intervallen fest. Prüfe Sensoren regelmäßig auf Verschmutzung und Beschädigung.
Wichtige Hinweise und Warnungen: Arbeite bei elektrischen Änderungen nur als Elektrofachkraft oder unter deren Anleitung. Dokumentiere jede Änderung. Achte auf Normen wie EN ISO 1384Bei Zweifeln setze auf geprüfte Komponenten und professionelle Abnahme. So reduzierst du Haftungsrisiken und stellst dauerhafte Sicherheit sicher.
Warnhinweise und Sicherheitshinweise
Beim Betrieb und bei der Nachrüstung von Sensoren und Not-Aus-Systemen gibt es erhebliche Risiken. Lies diese Hinweise sorgfältig. Sie sollen Unfälle verhindern und rechtliche Folgen reduzieren.
Hauptgefahren
Fehlfunktionen können dazu führen, dass Schutzfunktionen nicht auslösen. Das passiert bei falsch eingestellten oder verschmutzten Sensoren. Falsche Verdrahtung kann Sicherheitskreise außerhalb der vorgesehenen Logik schalten. Unsachgemäße Montage erlaubt Umgehungen oder Manipulationen. Kinder oder Unbefugte dürfen niemals Zugang zu freiliegenden Bedienelementen oder Not-Aus-Schaltern haben.
Unbedingt einzuhaltende Maßnahmen
Strom trennen vor jeder Arbeit am Gerät. Nutze sichere Trennung und verifiziere mit einem Multimeter, dass keine Spannung mehr anliegt. Bei Arbeiten an elektrischen Teilen darf nur eine Elektrofachkraft tätig werden. Führe nach Installation einen E-Check oder eine vergleichbare Prüfung durch. Halte relevante Normen ein, zum Beispiel EN ISO 13849 und gegebenenfalls IEC 62061. Befolge stets die Herstellerangaben des Aktenvernichters und der eingesetzten Komponenten.
Vermeide Umgehungen und unsichere Lösungen
Manipulation und provisorische Verdrahtung sind verboten. Schalte keine Sicherheiten mechanisch oder elektrisch aus, um Anlagenlaufzeiten zu erhöhen. Scheue nicht davor zurück, Komponenten auszutauschen, wenn sie nicht den Anforderungen genügen. Dokumentiere jede Änderung fachgerecht.
Prüfung und Wartung
Führe nach der Nachrüstung vollständige Funktionstests durch. Teste alle Sensoren einzeln und im Verbund. Prüfe das Verhalten des Not-Aus bei verschiedenen Fehlerfällen. Lege regelmäßige Prüfintervalle fest. Reinige Sensoren nach Herstellerangaben. Achte auf Verschmutzung durch Papierstaub. Missverständliche oder wiederkehrende Fehlalarme sind ein Grund für sofortige Nachbesserung.
Verhalten bei Auffälligkeiten
Bei Zweifeln sofort abschalten und eine Elektrofachkraft hinzuziehen. Setze die Maschine nicht wieder in Betrieb, solange Sicherheitsfunktionen nicht zuverlässig funktionieren. Bewahre Prüfprotokolle und Wartungsnachweise auf. So kannst du Haftungsfragen besser klären.
Häufige Fragen (FAQ)
Welche Sensoren schützen am besten vor Fingerverletzungen?
Lichtschranken mit kurzer Unterbrechungsauflösung sind sehr wirkungsvoll. Sie stoppen die Maschine, bevor Finger den Einzug erreichen. Berührungskanten liefern direkten Schutz, weil sie bei Kontakt sofort abschalten. Für maximalen Schutz empfiehlt sich eine Kombination aus beiden Sensorarten und einem Sicherheitsrelais.
Kann ich einen Not-Aus nachrüsten und ist das rechtlich relevant?
Ein Not-Aus lässt sich bei vielen Geräten nachrüsten. Die Nachrüstung muss fachgerecht erfolgen und die Not-Aus-Funktion muss alle Gefahrenkreise sicher unterbrechen. Rechtlich ist ein funktionsfähiger Not-Aus in Arbeitsumgebungen oft vorgeschrieben und kann Haftungsfragen beeinflussen. Nutze geprüfte Komponenten und dokumentiere die Installation.
Wie prüfe ich die Funktion eines Sensors?
Führe zuerst eine Sichtprüfung auf Beschädigung und Verschmutzung durch. Schalte das Gerät ein und simuliere die Auslösung des Sensors, um das sofortige Abschalten zu prüfen. Teste auch das Wiederanlaufverhalten und dokumentiere die Ergebnisse im Prüfprotokoll. Bei Fehlfunktionen schalte das Gerät ab und ziehe eine Elektrofachkraft hinzu.
Wer haftet bei Unfällen?
Bei gewerblichen Anlagen trägt in der Regel der Betreiber oder Arbeitgeber die Verantwortung für die Sicherheit. Dokumentierte Prüfungen und normkonforme Nachrüstungen reduzieren das Haftungsrisiko. Wenn unsachgemäße Arbeiten oder mangelhafte Wartung die Ursache sind, können auch ausführende Firmen oder einzelne Personen haftbar werden. Im privaten Bereich haftet meist der Gerätebesitzer.
Welche Wartungsintervalle sind sinnvoll?
Führe tägliche Sichtprüfungen auf Verschmutzung und Beschädigung durch. Monatliche Funktionsprüfungen der Sensoren und des Not-Aus sind empfehlenswert. Eine jährliche Prüfung durch eine Elektrofachkraft inklusive E-Check schafft zusätzliche Sicherheit. Halte die Herstellerangaben ein und passe Intervalle an Nutzungsintensität und Umgebung an.
Do’s & Don’ts für sichere Nachrüstung und Betrieb
Klare Verhaltensregeln reduzieren Unfallrisiken erheblich. Die folgende Gegenüberstellung zeigt typische Fehler und die richtige Handlung darauf.
| Do | Don’t |
|---|---|
| Teste den Not-Aus regelmäßig. Führe monatliche Funktionstests durch und dokumentiere die Ergebnisse. | Schalte den Not-Aus nicht außer Betrieb oder umgehe ihn, um Ausfallzeiten zu vermeiden. |
| Reinige und überprüfe Sensoren auf Verschmutzung und Ausrichtung vor Inbetriebnahme. | Ignoriere Papierstaub oder Fehlauslösungen. Das führt zu Ausfällen oder versteckten Defekten. |
| Verwende geprüfte, normkonforme Komponenten wie Sicherheitsrelais nach EN ISO 13849. | Setze keine billigen, ungeprüften Ersatzteile |
| Lass elektrische Änderungen von Elektrofachkräften ausführen und dokumentiere die Arbeiten. | Führe keine eigenmächtigen Verdrahtungen an sicherheitsrelevanten Kreisen durch. |
| Schule Nutzer und Wartungspersonal im richtigen Verhalten bei Alarm und Not-Aus. | Erwarte nicht, dass ungeschultes Personal sicher mit Maschine und Sensorik umgeht. |
| Dokumentiere alle Änderungen und Prüfungen im Prüfprotokoll und hebe die Unterlagen auf. | Arbeite nicht ohne Nachweis und ohne nachvollziehbare Dokumentation an sicherheitsrelevanten Systemen. |
